連接至外接顯示器以播放影片 (XA35 / XA30)
解決方法
連接攝錄機至外接顯示器進行記錄或播放時，使用攝錄機上與要在顯示器上使用的一個端子相匹配的端子。然後，選擇視頻信號輸出配置。
攝錄機將基於外部連接在 AV OUT 與 HDMI OUT 端子之間自動切換。IMPORTANT
- 建立連接時，請確保關閉攝錄機及外接顯示器。
- 另請參閱外接顯示器隨附的使用說明書。
NOTE
根據使用的型號而定，操作按鈕的位置和形狀、顯示的螢幕和設定項目可能會不同。

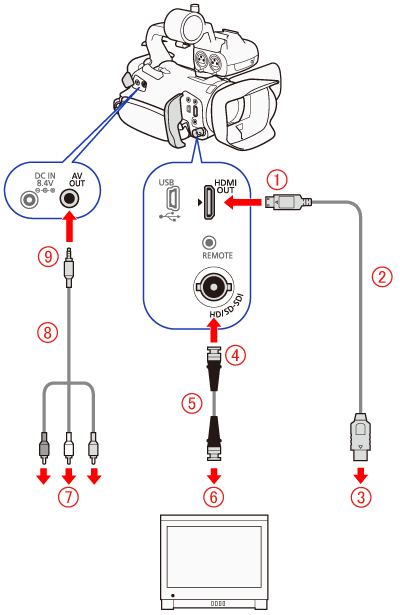

：HDMI OUT 端子
: HTC-100/S 高速 HDMI 連接線 (隨附)
: HDMI IN
: HD/SD-SDI 端子*
: BNC 連接線 (市面有售)
: SDI IN
: VIDEO IN / AUDIO IN
: STV-250N 立體聲視頻連接線 (隨附)
: AV OUT 端子* 僅限於
REFERENCE
- 建議使用小型電源轉接器從家用插座為攝錄機供電。
要在外接顯示器上輸出記錄，必須先選擇要使用的端子。
1. 將電源開關設定為 [MEDIA]。
2. 選擇輸出端子。

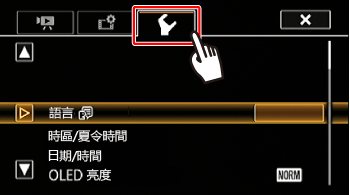

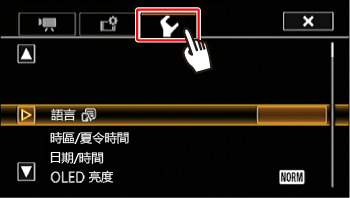

點選 [
]。
]。
3. 點選 [
]。
]。
4.

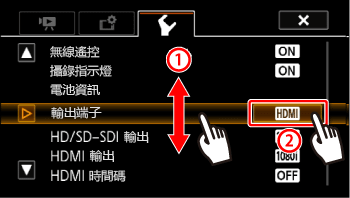

用手指上下拖曳，使 [輸出端子] 進入橙色選擇列，
並點選按鈕。
用手指上下拖曳，使 [輸出端子] 進入橙色選擇列， 並點選按鈕。
5. 選擇所需選項。
[
關] 從所有端子均無輸出。
關] 從所有端子均無輸出。[
HD/SD-SDI*] 僅從 HD/SD-SDI 端子有輸出。
HD/SD-SDI*] 僅從 HD/SD-SDI 端子有輸出。[
HD/SD-SDI & HDMI*] 僅從 HD/SD-SDI 和 HDMI OUT 端子有輸出。
HD/SD-SDI & HDMI*] 僅從 HD/SD-SDI 和 HDMI OUT 端子有輸出。[
HDMI*] 僅從 HDMI OUT 端子有輸出。(預設值)
HDMI*] 僅從 HDMI OUT 端子有輸出。(預設值)[
AV OUT] 僅從 AV OUT 端子有輸出。
AV OUT] 僅從 AV OUT 端子有輸出。* 如果選擇 [HD/SD-SDI]、[HD/SD-SDI & HDMI] 或 [HDMI]，請繼續以下相關步驟配置輸出信號。
6. 點選 [
]。
]。從 HD/SD SDI 端子輸出的數碼信號包括視頻信號、音頻信號和時間代碼信號。必要時，執行以下步驟可以將視頻輸出變更為信號。
1. 選擇 HD/SD-SDI 端子。
點選 [ ]。
]。2. 點選 [ ]。

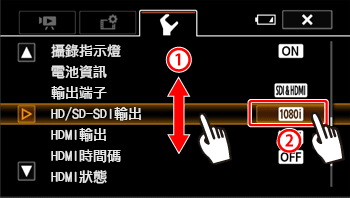

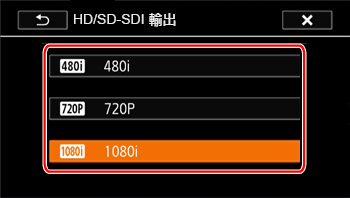

]。3. 用手指上下拖曳，使 [HD/SD-SDI 輸出] 進入橙色選擇列，然後 點選按鈕。
用手指上下拖曳，使 [HD/SD-SDI 輸出] 進入橙色選擇列，然後 點選按鈕。
4. 選擇所需選項。
5. 點選 [ ]。
]。HDMITM OUT 端子也向數碼連接和輸出提供視頻及音頻信號
如果選擇 [
自動]，輸出信號將自動切換為高清或標清，視乎外接顯示器的功能而定。在「CAMERA」模式下，HDMI OUT 端子輸出取樣頻率為 48 kHz 的雙聲道線性 PCM 音頻。
如果選擇 [
自動]，輸出信號將自動切換為高清或標清，視乎外接顯示器的功能而定。在「CAMERA」模式下，HDMI OUT 端子輸出取樣頻率為 48 kHz 的雙聲道線性 PCM 音頻。1. 選擇輸出端子。
點選 [ ]。
]。2. 點選 [ ]。

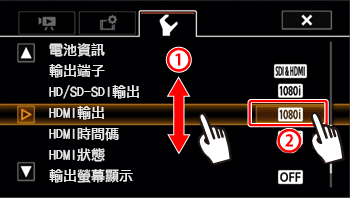

]。3. 用手指上下拖曳，使 [HDMI 輸出] 進入橙色選擇列，然後 點選按鈕。
用手指上下拖曳，使 [HDMI 輸出] 進入橙色選擇列，然後 點選按鈕。

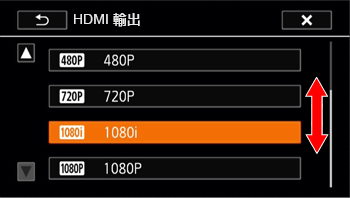

4. 選擇所需選項。
5. 點選 [ ]。
]。NOTE
-
[輸出端子] 設定為 [HD/SD-SDI & HDMI] 時，從 HDMI OUT 端子輸出的信號將由 [HD/SD-SDI 輸出] 設定確定。
- 攝錄機上的 HDMI OUT 端子只適用於輸出。請勿將其連接至外部裝置的 HDMI 輸出端子，否則可能損壞攝錄機。
- 外接顯示器連接到 HDMI OUT 端子時，從 AV OUT 端子沒有視頻輸出。
- 將攝錄機連接至 DVI 顯示器時，無法保證正常操作。
- 因顯示器而異，可能無法正常輸出視頻。在這種情況下，請使用其他端子。
AV OUT 端子輸出降頻轉換的模擬視頻信號和音頻信號，連接至配有複合音頻/視頻輸入的顯示器。
1. 選擇輸出端子。
點選 [ ]。
]。2. 點選 [ ]。
]。3. 用手指上下拖曳，使 [輸出端子] 進入橙色選擇列， 並點選按鈕。

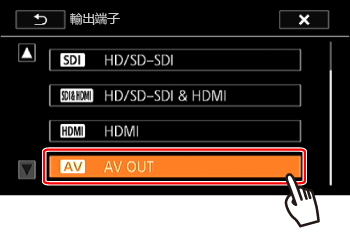

用手指上下拖曳，使 [輸出端子] 進入橙色選擇列， 並點選按鈕。4. 選擇 [AV OUT]。
5. 點選 [ ]。
]。NOTE
- 在使用 4:3 長寬比的顯示器上播放場景時，如果顯示器兼容 Video ID-1 系統，將自動切換至闊螢幕模式。
- 如果您正在將攝錄機連接到不具備闊螢幕模式的標清顯示器，請確保變更 [
] -> [TV 類型] 設定。
攝錄機可以從 HD/SD-SDI 端子 (僅限於 )、HDMI OUT 端子、AV OUT端子或 <
> (耳機) 端子輸出音頻。從 AV OUT 端子或 <> (耳機) 端子輸出音頻時， 可以進行以下設定配置。
)、HDMI OUT 端子、AV OUT端子或 <> (耳機) 端子輸出音頻。從 AV OUT 端子或 <> (耳機) 端子輸出音頻時， 可以進行以下設定配置。1. 將電源開關設定為 [CAMERA]。
2. 點選 [
]。
]。
3. 點選 [ ]。
]。
4. 點選 [ ]。
]。

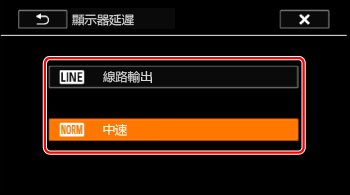

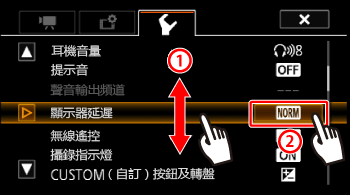

5. 點選 [顯示器延遲]。
6. 點選所需選項
[
線路輸出]:同步音頻與視頻信號。
線路輸出]:同步音頻與視頻信號。[
中速] (
預設值)：允許您實時監控音頻。
中速] ( 預設值)：允許您實時監控音頻。
7. 點選 [ ]。
]。可以選擇從 AV OUT 端子或 [ ](耳機) 端子輸出的音頻頻道。
](耳機) 端子輸出的音頻頻道。在 CAMERA 模式下執行該操作時，將 INPUT 端子 ON/OFF 開關設定為「ON」。
1. 將電源開關設定為 [CAMERA]。
2. 點選 [ ]。
]。3. 點選 [ ]。
]。4. 點選 [ ]。

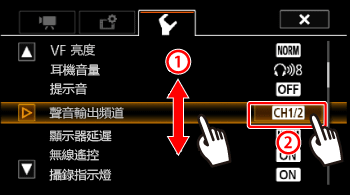

]。5. 點選 [聲音輸出頻道]。

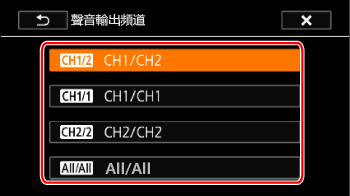

6. 點選所需選項
[
CH1/CH2] 來自於 INPUT 1 的音頻是從左側音頻頻道輸出的音頻而來自於 INPUT 2 的音頻是從右側音頻頻道輸出的音頻。(預設值)
CH1/CH2] 來自於 INPUT 1 的音頻是從左側音頻頻道輸出的音頻而來自於 INPUT 2 的音頻是從右側音頻頻道輸出的音頻。(預設值)[
CH1/CH1] 來自於 INPUT 1 的音頻是從左右兩側的音頻頻道輸出的音頻。
CH1/CH1] 來自於 INPUT 1 的音頻是從左右兩側的音頻頻道輸出的音頻。[
CH2/CH2] 來自於 INPUT 2 的音頻是從左右兩側的音頻頻道輸出的音頻。
CH2/CH2] 來自於 INPUT 2 的音頻是從左右兩側的音頻頻道輸出的音頻。[
All/All] 來自於 INPUT 1 和 INPUT 2 的音頻是從左右兩側的音頻頻道輸出的混合音頻。
All/All] 來自於 INPUT 1 和 INPUT 2 的音頻是從左右兩側的音頻頻道輸出的混合音頻。
7. 點選 [ ]。
]。NOTE
如果將可指定按鈕設定為 [聲音輸出頻道]，則可以直接按此按鈕變更音頻頻道。
