能否從 3G/HD-SDI 端子輸出嵌入式音頻和時間代碼信號？(XF205)
解決方法
從 3G/HD-SDI 端子輸出的數碼信號包括視頻信號、音頻信號 (雙聲道或 4 聲道) 和時間代碼信號。必要時，執行以下步驟可啟用端子並選擇信號輸出類型。關閉輸出可以節省攝錄機的電量。
1. 按 <MENU> 按鈕。
2. 啟用 3G/HD-SDI 端子。

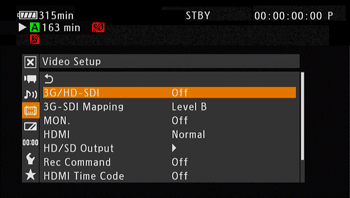

2-1. 選擇 [
視頻設定 (Video Setup)] -> [3G/HD-SDI]。
視頻設定 (Video Setup)] -> [3G/HD-SDI]。

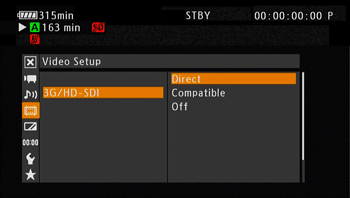

2-2. 選擇所需選項，然後按 <SET>。
[直接 (Direct)](*1)：輸出視頻記錄信號時未變更。
[兼容 (Compatible)](*1)：該視頻信號輸出兼容大多數外部顯示器。
[開 (On)](*2)：從端子有視頻輸出。
[關 (Off)]：從端子無視頻輸出。
*1: 僅 [CAMERA] 模式。
*2: 僅 [MEDIA] 模式。
: 控制桿
: 在如下所述的操作中，「按 <SET>」指的是直線向下按控制桿以選擇所需設定的動作。3. 要選擇 1080/50.00P 輸出的映射模式，請開啟 [3G-SDI 映射(3G-SDI Mapping)] 子選單。
3-1. 選擇 [ 視頻設定 (Video Setup)] -> [3G-SDI 映射(3G-SDI Mapping)]。
視頻設定 (Video Setup)] -> [3G-SDI 映射(3G-SDI Mapping)]。
3-2. 選擇所需選項 ([級別 A (Level A)] 或 [級別 B (Level B)]) 並按 <SET>。
- 可選擇兼容 SMPTE ST 425-1 標準的 級別 A (Level A) 或 級別 B (Level B) 的視頻輸出信號。
4. 完成設定後，請按 <MENU> 按鈕關閉選單。
可使用 3G/HD-SDI 端子輸出未壓縮的 HD 視頻信號以及嵌入式音頻。如果設定 [ 視頻設定 (Video Setup)] -> [SDI 輸出 (SDI Output)] 為 [直接 (Direct)] 或 [兼容 (Compatible)]，則嵌入式音頻會自動設定為 ON。
視頻設定 (Video Setup)] -> [SDI 輸出 (SDI Output)] 為 [直接 (Direct)] 或 [兼容 (Compatible)]，則嵌入式音頻會自動設定為 ON。可使用 3G/HD-SDI 端子輸出未壓縮的 HD 視頻信號以及 SMPTE 時間代碼。如果設定 [ 視頻設定 (Video Setup)] -> [SDI 輸出 (SDI Output)] 為 [直接 (Direct)] 或 [兼容 (Compatible)]，則嵌入式時間代碼會自動輸出。
視頻設定 (Video Setup)] -> [SDI 輸出 (SDI Output)] 為 [直接 (Direct)] 或 [兼容 (Compatible)]，則嵌入式時間代碼會自動輸出。有三種運行模式 (如下所示)，在這些模式下可以從 3G/HD-SDI 端子輸出時間代碼。
| 記錄運行 | 時間代碼僅在記錄時運行，因此連續記錄於同一 CF 卡上的 MXF 片段有連續的時間代碼。 |
| 自由運行 | 按 SET 選擇該選項時時間代碼即開始運行，且繼續運行，這與攝錄機的操作無關。 |
| 重新生成 | 攝錄機將讀取所選的 CF 卡且時間代碼會從 CF 卡上最後記錄的時間代碼繼續。時間代碼僅在記錄時運行，因此連續記錄於同一 CF 卡上的 MXF 片段有連續的時間代碼。 |
NOTE
- 如果將可指定按鈕設定為 [時間代碼凍結 (Time Code Hold)]，則可按該按鈕凍結時間代碼顯示。但是，從 3G/HD-SDI 端子或 TIME CODE 端子輸出的時間代碼信號無法凍結。從 MON. 端子、HDMI OUT 端子及 AV OUT 端子輸出的視頻信號上疊加的時間代碼可凍結。
- 在特殊記錄模式期間，如間隔記錄，不會從 TIME CODE 端子、3G/HD-SDI 端子或 MON. 端子輸出時間代碼信號。
