解決方法
攝錄機可以顯示簡化的波形監視圖或向量示波圖。也可以顯示邊緣檢測對焦輔助系統* 以便進行對焦。視頻示波器僅出現在 OLED 螢幕上。而不出現在觀景器或外部顯示器中。
* 邊緣檢測對焦輔助系統檢測整個影像的對焦並以波形顯示結果。邊緣檢測對焦輔助系統僅在 [CAMERA] 模式下可用。
按 WFM 按鈕。
- 波形監視圖將出現在螢幕右下方的視窗中。
- 您可以按以下順序重複按 WFM 按鈕以啟動視頻示波器。波形監視圖 -> 向量示波圖 -> 邊緣檢測對焦輔助系統 -> 關
- 或者，您可以使用 [
其他功能 (Other Functions)] -> [WFM (OLED)] -> [設定 (Setting)] 顯示視頻示波器。要使用波形監視圖，請選擇 [WFM]；要使用向量示波圖，請選擇 [VS]；要使用邊緣檢測對焦輔助系統，請選擇 [Edge Mon.]。
攝錄機的波形監視圖功能提供 5 種模式。也可變更增益。
2. 開啟波形監視圖 [類型 (Type)] 子選單。
2-1. 選擇 [
其他功能 (Other Functions)]-> [WFM (OLED)] -> [波形監視圖 (Waveform Monitor)] -> [類型 (Type)]。
2-2. 選擇所需選項，然後按 <SET>。
[線條 (Line)]︰將波形監視圖設定為線條顯示模式。
[線條 + 點 (Line+Spot)]︰紅框區域中的波形以紅色顯示在 [線條 (Line)] 模式波形的上方。
[場景 (Field)]︰將波形監視圖設定為場景顯示模式。
[RGB]︰類似 RGB 分解示波器的功能。
[YPbPr]︰類似 YPbPr 分解示波器的功能。

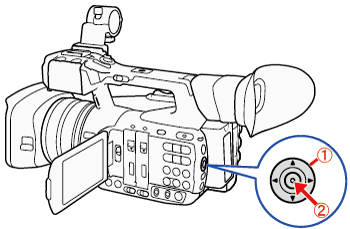

: 控制桿
: 在如下所述的操作中，「按 <SET>」指的是直線向下按控制桿以選擇所需設定的動作。
3. 開啟波形監視圖 [增益 (Gain)] 子選單。
3-1. [
其他功能 (Other Functions)] -> [WFM (OLED)] -> [波形監視圖 (Waveform Monitor)] -> [增益 (Gain)]
3-2. 選擇 [1x] 或 [2x]，然後按 SET。
攝錄機的向量示波圖功能提供 2 種模式。也可變更增益。
1. 開啟向量示波圖 [類型 (Type)] 子選單。
1-1. 選擇 [
其他功能 (Other Functions)] -> [WFM (OLED)] -> [向量示波圖 (Vectorscope)] -> [類型 (Type)]。
1-2. 選擇所需選項，然後按 <SET>。
[點 (Spot)]︰紅框區域中的彩色信號以紅色顯示在 [一般(Normal)] 模式波形的上方。
[一般 (Normal)]：顯示向量示波圖。
2. 開啟向量示波圖 [增益 (Gain)] 子選單。
2-1. 選擇 [
其他功能 (Other Functions)] -> [WFM (OLED)] -> [向量示波圖 (Vectorscope)] -> [增益 (Gain)]。
2-2. 選擇 [1x] 或 [5x]，然後按 <SET>。
使用該視頻示波器可以更精確地進行對焦。可同其他對焦輔助功能 (突出輪廓或放大) 一起使用邊緣檢測對焦輔助系統。邊緣檢測對焦輔助系統具有 2 種模式。
1. 開啟邊緣檢測對焦輔助系統 [類型 (Type)] 子選單。
1-1. 選擇 [
其他功能 (Other Functions)] > [WFM (OLED)] > [邊緣檢測對焦輔助系統 (Edge Monitor)] -> [類型 (Type)]。
1-2. 選擇所需選項，然後按 <SET>。
[類型 1 (Type 1)]︰表示整個影像的對焦的波形以綠色顯示。此外，三個紅框區域中的波形以紅色顯示在上一個波形的上方。
[類型 2 (Type 2)]︰該模式同時顯示邊緣檢測對焦輔助系統及 [線條 + 點 (Line+Spot)] 模式下的波形監視圖。波形監視圖在左側以綠色顯示，而邊緣檢測對焦輔助系統在右側以藍色顯示。紅框區域中的波形以紅色顯示在邊緣檢測對焦輔助系統波形的上方。
2. 開啟邊緣檢測對焦輔助系統 [增益 (Gain)] 子選單。
2.1 選擇 [
其他功能 (Other Functions)] -> [WFM (OLED)] -> [邊緣檢測對焦輔助系統 (Edge Monitor)] -> [增益 (Gain)]。
