能否從 HD/SD SDI 端子輸出嵌入式音頻和時間代碼信號？(XF105/XF100)
解決方法
從 HD/SD SDI 端子輸出的數碼信號包括視頻信號、音頻信號和時間代碼信號。必要時，執行以下步驟可以將輸出變更為高清或標清。關閉輸出可以節省攝錄機的電量。
只有
攝錄機兼容 HD/SD SDI 端子。
攝錄機兼容 HD/SD SDI 端子。1. 按 <MENU> 按鈕。

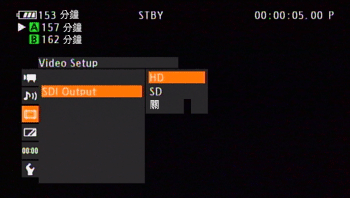

2. 依序選擇 [視頻設定] -> [SDI 輸出]。
3. 選擇所需選項，然後按 <SET>。
如果選擇 [HD]，則無須進行其他設定。如果選擇 [SD]，可以選擇 SD 輸出方法。
4. 按 <MENU> 按鈕關閉選單。
嵌入式音頻指的是從 HD/SD SDI 端子輸出的音頻信號和視頻信號的疊加。
如果將 [SDI 輸出] 設定設定為 [HD] 或 [SD]，則攝錄機將自動嵌入音頻。
時間代碼將作為 SMPTE 標準 LTC 計時信號從 TIME CODE 端子輸出。同時還會輸出使用者位元。在連接裝置之前，請設定要用於輸出的 TIME CODE 端子。如果將 [SDI 輸出] 設定設定為 [HD] 或 [SD]，則將從 HD/SD SDI 端子輸出嵌入式時間代碼。
有三種運行模式 (如下所示)，在這些模式下可以從 HD/SD SDI 端子輸出時間代碼。將 [影片格數] 設定設定為 [24P] 後，時間代碼將會設定為 non-drop frame (30 格)。
| 記錄運行 | 時間代碼僅在記錄時運行，並且同一 CF 卡上片段的時間代碼是連續的。 |
| 自由運行 | 時間代碼的運行與攝錄機的操作無關。 |
| 重新生成 | 時間代碼在記錄時運行。使用本運行模式可以繼續運行媒體中上次記錄的時間代碼。 |
IMPORTANT
- 如果將可指定按鈕設定為 [時間代碼凍結]，則可以凍結時間代碼顯示。但是，從 HD/SD SDI 端子輸出的時間代碼信號無法凍結。從其他端子輸出的視頻信號上疊加的時間代碼可凍結。
- [影片格數] 設定設定為 [24P] 時，從 HD/SD SDI 端子或 GENLOCK/TC 端子輸出的時間代碼信號中的影片格數值將從 0 運行到 29。
- 在特殊記錄模式期間，不會從 GENLOCK/TC 端子或 HD/SD SDI 端子輸出時間代碼信號。
