如何設定印表機
解決方法
IMPORTANT
- 開啟本機前，請撕下本機內部或外部的所有橙色膠帶和保護紙。

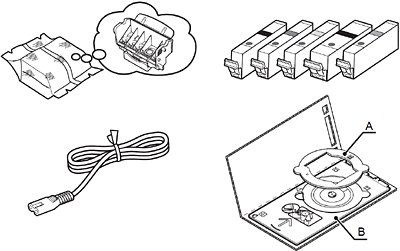

(A) 8cm CD-R 轉接器
(B) CD-R 托盤
- 手冊
- 安裝光碟 (包含驅動程式、應用程式及電子手冊)
- 霧面相片紙 MP-101 (用於自動列印頭校準)
- 保固卡
NOTE
- 需要使用 USB 電纜線(A-B 型)連接本機和電腦。
- 選擇安放位置
IMPORTANT
- 請勿將印表機置於可能有物體落下的地方。物體可能落入印表機中，損壞印表機。

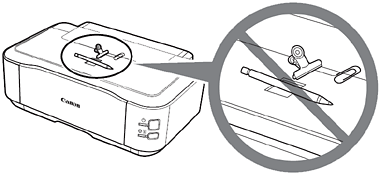

- 請勿在印表機上放置任何物體。當開啟機蓋時物體可能落入印表機中，導致故障。

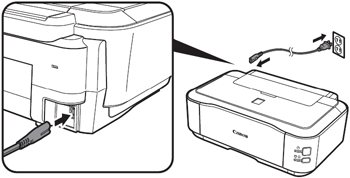

1. 將電源線插入本機後部左側，另一端接入牆體插座。
IMPORTANT
- 在此階段請勿連接 USB 電纜線。
2. 啟動印表機 (A)。
3. 確保電源狀態顯示燈 (B) 亮起綠色。
IMPORTANT
- 小心操作列印頭。請勿跌落墨盒或對其施加過大外力。

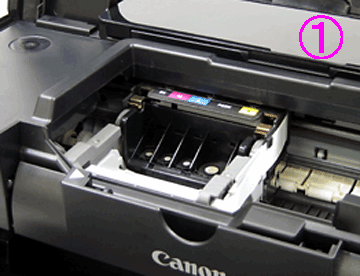

1. 開啟出紙托盤 (A) 及機蓋 (B)。
2. 確認列印頭固定座 (C) 移至安裝位置。
IMPORTANT
- 列印頭固定座移動時發出噪音。這是正常運行。
- 如果列印頭固定座沒有移動，請確保印表機已開啟。

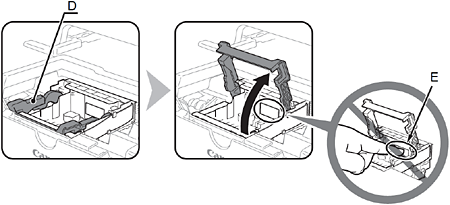

3. 穩固拉起列印頭固定座的列印頭鎖定桿(D)直到其停止。
IMPORTANT
- 請勿觸摸列印頭固定座 (E)內部。如果觸摸，印表機可能無法正常列印。
4. 從銀色包裝中取出列印頭。
5. 取下橙色保護蓋。
IMPORTANT
- 請勿觸摸列印頭金屬部份(G)的內側 (F)。如果觸摸，印表機可能無法正常列印。
- 裝有列印頭的袋裡或保護蓋的內側可能有一些透明或淺藍色墨水- 這對列印品質沒有影響。當處理這些物品時請小心，不要讓墨水弄髒自己。

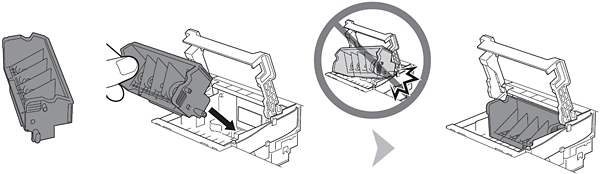

6. 傾斜列印頭並將其放置到位，如圖所示。
IMPORTANT
- 請勿在固定座側面敲擊列印頭。
7. 完全放下列印頭鎖定桿。
IMPORTANT
- 穩固握住列印頭鎖定桿並輕輕放下。
- 一旦安裝列印頭，請勿隨意移動。
IMPORTANT
- 小心處理墨水盒。請勿跌落墨盒或對其施加過大外力。
- 確保使用隨附的墨水盒。

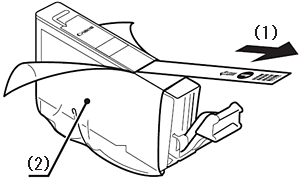

1. 按箭頭的方向拉橙色膠帶(1)，並完全撕下保護薄膜 (2)。

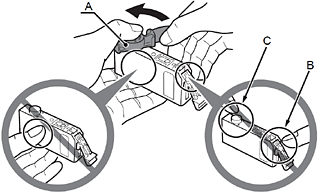

2. 左手拇指按下時，擰斷位於墨水盒的底部的橙色保護蓋(A)。
IMPORTANT
- 請勿觸摸墨盒電氣觸點(B)或開啟墨水連接埠(C)。如果觸摸，印表機可能無法正常列印。
- 請勿手持墨水盒側面；墨水可能濺出。

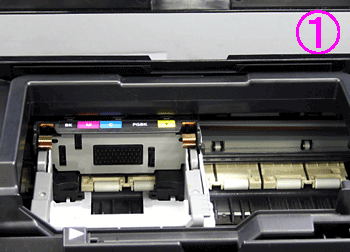

3. 傾斜墨盒，然後將其插入標籤下面直到觸到插槽後部。
確保標籤的顏色與墨盒一致。
4. 穩固按住墨水盒的 PUSH 標記直到其「喀嚓」一聲到位。
當正確安裝完畢後，墨水指示燈亮起紅色。
5. 用同樣方法安裝其他所有墨水盒。
安裝所有墨水盒。
確保所有墨水指示燈亮起紅色。
IMPORTANT
- 一旦安裝墨水盒，請勿隨意取出。

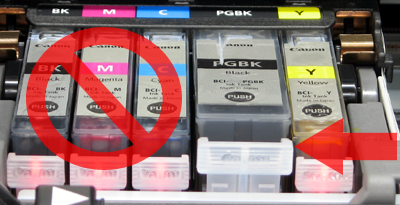

- 安裝不到位。

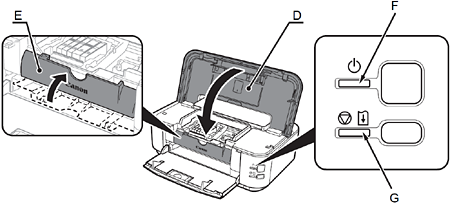

6. 關閉機蓋(D)。
確保已關閉內蓋(E)。
- 請等待 5 分鐘，直到電源狀態顯示燈(綠色) (F) 停止閃爍並保持亮起，之後作業噪音停止，執行下一步。
- 準備列印時，印表機可能發出一些作業噪音。這是正常運行。
IMPORTANT
- 如果警告指示燈 (G) 閃爍橙色，請確保列印頭及墨水盒已正確安裝。
NOTE
本節介紹如何在紙匣 (A) 及後端托盤 (B) 中裝入紙張。
紙匣僅支援一般紙張 (C) 。要列印相片紙/Hagaki (D)，請確保將其載入後端托盤。
1. 拉出紙匣並開啟蓋子(E)。
2. 朝箭頭方向拉動舌片(F)，以拉出紙匣。
3. 移動導紙器 (G) 及 (H) 至兩側。
4. 裝入一般紙張。
列印面朝上裝入紙張。
IMPORTANT
- 要載特定紙張上列印，請確保將其載入後端托盤。
5. 滑動導紙器，與紙張實際尺寸對齊。
導紙器與相應紙張大小標記對齊時將停止。
NOTE
- 導紙器與紙疊之間可能有空隙。
6. 滑動導紙器至紙張的左側。
確保紙疊沒有超過限量線(I)。
7. 蓋上機蓋，將紙匣裝入印表機，直到喀嚓一聲到位。

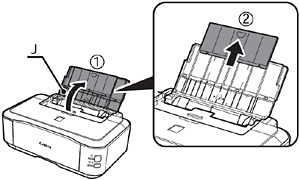

8. 開啟托紙架(J)，並將其拉起。
9. 移動導紙器(K)至兩側。
10. 在後端托盤中央裝入紙張。
列印面向上縱向裝入紙張。
