準備印表機
解決方法
- 查看包含的項目
開啟本機前，請撕下本機內部或外部的所有橙色膠帶和保護紙。

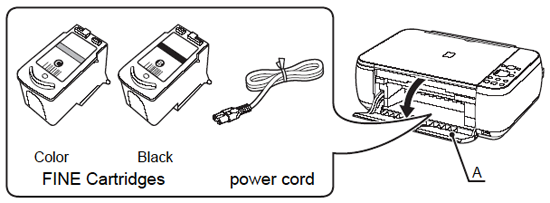

墨盒和電源線位於出紙托盤(A)內部。
使用雙手開啟出紙托盤，並取出墨盒和電源線。
- 手冊
- 安裝光碟 (包含驅動程式、應用程式及電子手冊)
- 保固卡
NOTE
需要使用 USB 電纜線(A-B 型)連接本機和電腦。
IMPORTANT
- 選擇安放位置
- 請勿將印表機置於可能有物體落下的地方。物體可能落入印表機中，損壞印表機。

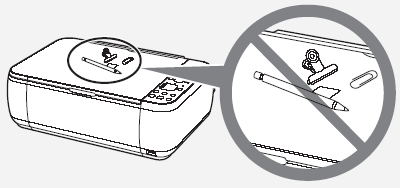

- 請勿在印表機上放置任何物體。當開啟機蓋時物體可能落入印表機中，導致故障。

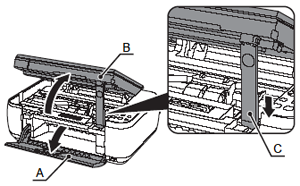

1. 開啟出紙托盤 (A)。
2. 抬起掃描單元(機蓋)(B)，並用掃描單元支架(C)將其固定。

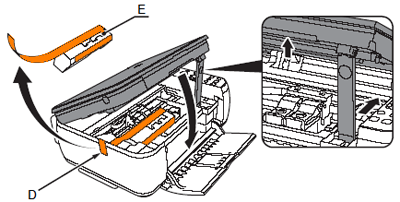

3. 撕下橙色膠帶 (D) 並移除保護材料 (E)。
4. 輕輕抬起掃描單元(機蓋)並將掃描單元支架放回原位，再關閉掃描單元(機蓋)。

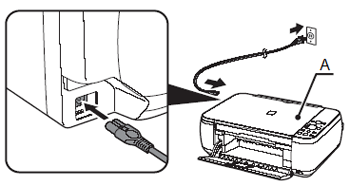

1. 將電源線插入本機左側，另一端接入牆體插座。
REFERENCE
- 在此階段請勿連接 USB 電纜線。
- 確保已關閉文件蓋 (A)。

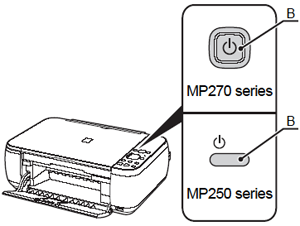

2. 啟動印表機 (B)。

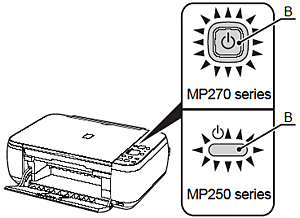

3. 確保電源狀態顯示燈 (B) 亮起綠色。
REFERENCE
- 小心處理墨盒(FINE Cartridge)。請勿跌落墨盒或對其施加過大外力。
- 確保使用隨附的墨盒(FINE Cartridge)。

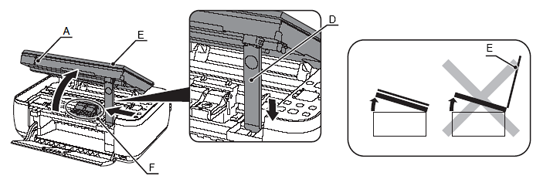

1. 抬起掃描單元(機蓋)(A)，並用掃描單元支架(D)將其固定。
關閉文件蓋 (E) 並使用掃描單元(機蓋)提起。
墨盒(FINE Cartridge)(F)固定座移到安裝位置。
REFERENCE
- 如果掃描單元(機蓋)開啟超過 10 分鐘，墨盒(FINE Cartridge)固定座會移到右側。在此情況下，請關閉並重新開啟掃描單元(機蓋)。
- 如果墨盒 (FINE Cartridge)固定座未移動，確認本機已開啟。

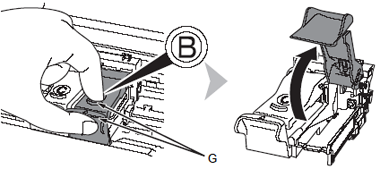

2. 開啟右側的墨盒鎖蓋
。捏緊 (G) 並拉起機蓋。
。捏緊 (G) 並拉起機蓋。

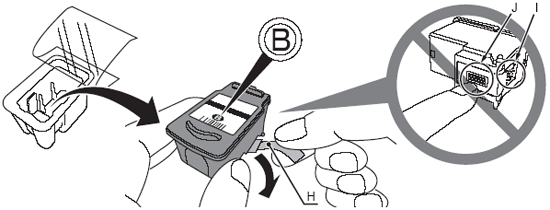

3. 從其包裝袋中取出黑色墨盒(Black FINE Cartridge) 。
。
REFERENCE
- 小心不要讓所取下保護膠帶上的墨水弄髒您的雙手或周邊工作環境。
- 請勿接觸墨盒(FINE Cartridge)上的電氣觸點(I)或列印頭噴嘴 (J)。如果觸摸，本機可能無法正常列印。
4. 按箭頭的方向拉橙色保護膠帶 (H) 並輕輕將其取下。

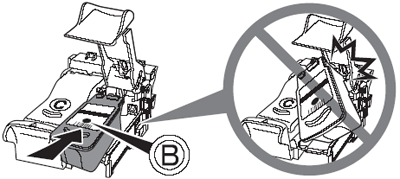

5. 將黑色墨盒(Black FINE Cartridge) 插入右側插槽。
插入右側插槽。
REFERENCE
- 請勿在固定座側面敲擊墨盒(FINE Cartridge)。
- 請在光線充足的地方安裝。
- 將黑色墨盒(Black FINE Cartridge)插入右側插槽，彩色墨盒(Color FINE Cartridge)插入左側插槽。否則，這些墨盒可能損壞印表機︰務必將其安裝在正確的插槽中。

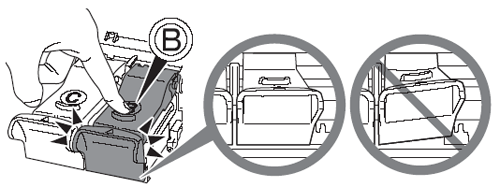

6. 向下推動墨盒鎖蓋的 直到「喀嚓」一聲完全關閉。
直到「喀嚓」一聲完全關閉。直視墨盒鎖蓋 檢查是否正確鎖定 (未傾斜 )。
檢查是否正確鎖定 (未傾斜 )。
7. 插入彩色墨盒(Color FINE Cartridge)
至左側墨盒固定座 ，方法與 相同。
至左側墨盒固定座 ，方法與 相同。

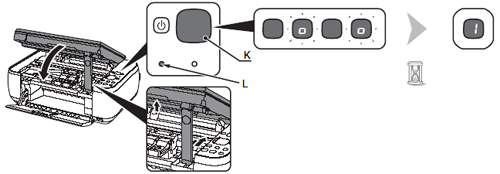

8. 輕輕抬起掃描單元(機蓋)並將掃描單元支架放回原位，再關閉掃描單元(機蓋)。
- 直到 LCD(K)上出現「1」(約 1-2 分鐘)，然後執行下一步。
REFERENCE
- 一旦安裝墨盒(FINE Cartridge)，請勿隨意取出。
- 如果警告指示燈 (L) 亮起橙色，確認墨盒正確插入。
