準備印表機
解決方法
1. 開啟本機包裝。
根據包裝盒蓋上列印的圖示或「快速安裝指南」中「包含配件」，確認包含配件。
需要 USB 電纜線用於連接本機和電腦。
取下本機外部的所有運輸膠帶和保護材料。
IMPORTANT

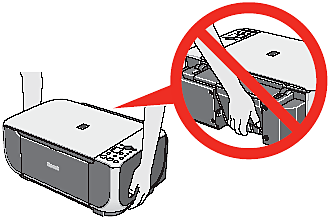

移動本機時，如下圖所示搬本機的兩端。請勿抓住托紙架擴展架提起本機。

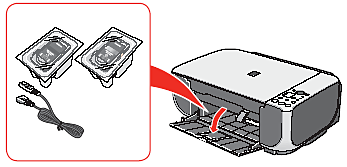

開啟出紙托盤，然後從本機中取出電源線及黑色墨盒(Black FINE Cartridge)和彩色墨盒(Color FINE Cartridge)。

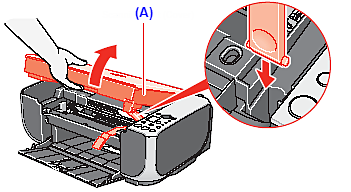

3. 抬起掃描單元 ( 機蓋 ) ，並按下掃描單元支架，使其固定到位。
(A) 掃描單元 ( 機蓋 )
4. 取下右側的保護材料。
(B) 保護材料
CAUTION
開啟本機前，請撕下所有包裝膠帶。

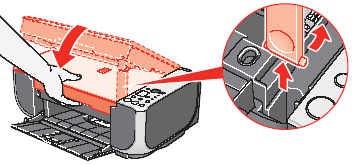

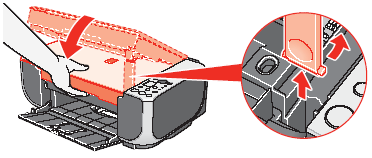

5. 輕輕抬起掃描單元 ( 機蓋 )，將掃描單元支架放回原位，然後輕輕關閉掃描單元 ( 機蓋 ) 。
6. 將電源線插入本機後端，另一端接入牆體插座。
(C) 電源線
(D) 文件蓋板
IMPORTANT
- 確保已關閉文件蓋板。
- 在此階段請勿連接 USB 電纜線。
7. 按下[ON]按鈕啟動印表機。本機將初始化。等待直到電源狀態顯示燈停止閃爍並持續亮起綠色。

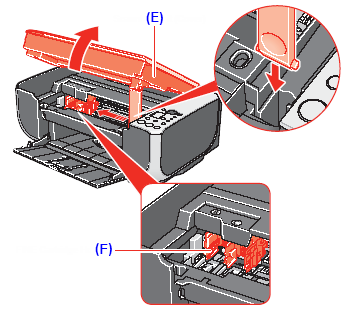

8. 抬起掃描單元 ( 機蓋 ) ，並按下掃描單元支架，使其固定到位。等待直至墨盒 ( FINE Cartridge )固定座自動移至左側並停止。
(E) 掃描單元 ( 機蓋 )
(F) 墨盒 ( FINE Cartridge )固定座
CAUTION
請勿觸摸除墨盒 ( FINE Cartridge )固定座之外的內部部件。
NOTE
有關與本機相容的墨盒(FINE Cartridges)，請參閱「快速安裝指南」的封底。
1. 從盒中取出黑色墨盒(Black FINE Cartridge)。
2. 輕輕取下保護材料。
(A) 保護材料
(B) 電氣觸點
(C) 列印頭噴嘴
IMPORTANT
- 請勿接觸墨盒 ( FINE Cartridge )上的電氣觸點或列印頭噴嘴。如果觸摸，本機可能無法正常列印輸出。
- 請勿掉落或搖動墨盒 ( FINE Cartridge )，這可能造成墨水漏出並弄髒衣物和雙手。
- 取下保護蓋後，請勿將其重新蓋上。
- 小心不要讓所取下保護材料上的墨水弄髒您的雙手或周邊工作環境。

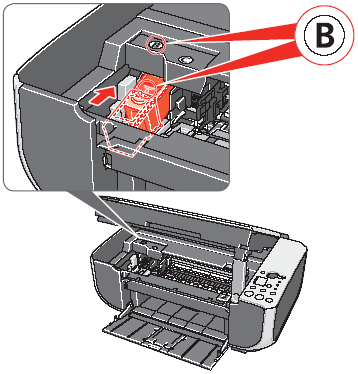

3. 略微傾斜插入黑色墨盒(Black FINE Cartridge)至左側插槽
。
。IMPORTANT
- 確定已開啟本機，並且電源狀態顯示燈亮起綠色。
- 確保墨盒 ( FINE Cartridge )固定座移至左側。

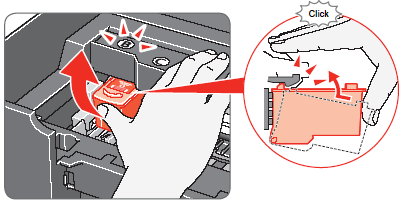

4. 向上推動墨盒 ( FINE Cartridge )，直至其鎖定到位。
IMPORTANT
- 要修正本機操作，請確保墨盒 ( FINE Cartridge )已穩固插入。
- 如果掃描單元(機蓋)開啟超過 10 分鐘，墨盒(FINE Cartridge)固定座會移到右側。關閉並重新開啟掃描單元 ( 機蓋 ) ，使固定座返回至左側。

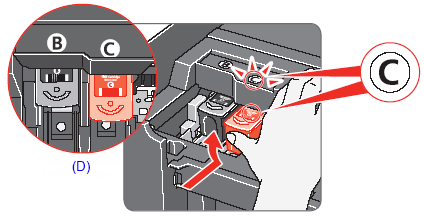

5. 重複步驟，將彩色墨盒(Color FINE Cartridge)插入右側插槽
。
。
(D) 正確插入墨盒 ( FINE Cartridge )
6. 輕輕抬起掃描單元 ( 機蓋 )，將掃描單元支架放回原位，然後輕輕關閉掃描單元 ( 機蓋 ) 。
IMPORTANT
一旦插入墨盒 ( FINE Cartridge )，LED 將閃爍綠色。等待直至 LED 停止閃爍並顯示 1。此過程需要大約 1 至 2 分鐘。
(E) 警告指示燈
NOTE
如果警告指示燈亮起，LED 顯示錯誤代碼，請參閱「LED 上顯示的錯誤代碼」。
硬體設定完成。
