    無法傳送傳真<未列印/連接失敗>

    2007年8月27日
    8000676902

    Category : 使用傳真
    Description : 無法傳送傳真<未列印/連接失敗>
    如何連接電話線

    根據您的電話線類型連接電話線或 LAN 電纜線(a. 類比線路 / b. ISDN 線 / c. xDSL 線).

    備註：
    本機隨附一根電話線(模組式插孔電纜線)。
    注意：
    關閉本機並拔掉電源線。

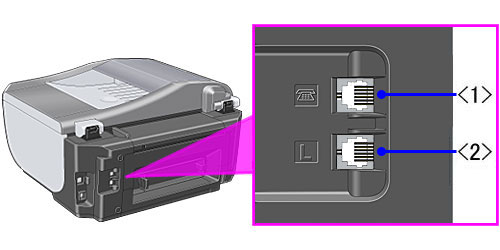

    請勿混淆外部設備插孔< 1 >及電話線插孔< 2 >。

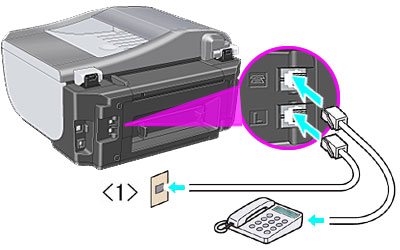

    < a. 連接至類比線路 >

    用一根電話線連接牆上< 1 >的電話插孔(標準)與電話線插孔(本機下側插孔)。
    備註：
    為保證電話一直處於連接狀態，請將電話線連接到本機的外部設備插孔(上側插孔)。

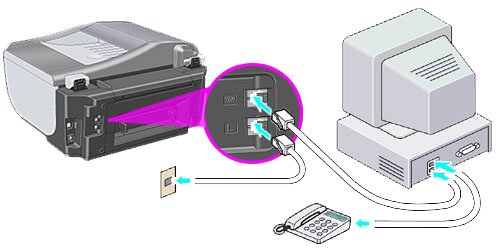

    如下所示，連接電腦(及電話)。

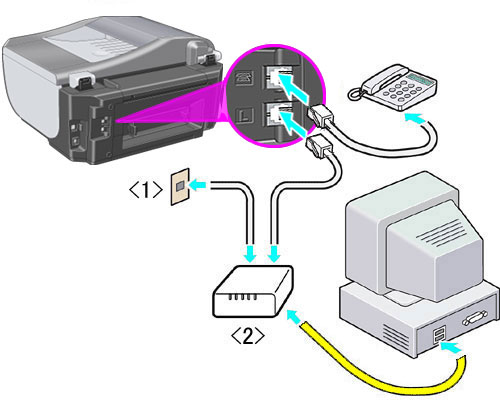

    < b. 連接至 ISDN 線 >
    備註：
    此處連接以使用終端轉接器為例，操作本步驟時也可使用撥號路由器。
    (更多詳細資訊，參閱終端轉接器或撥號路由器隨附的使用手冊。)


    1.用一根電話線將牆上< 1 >的標準(電話)插孔與終端轉接器< 2 >的「輸入(INPUT)」相連。
    2. 用一根電話線將終端轉接器< 2 >的「輸出(OUTPUT)」與電話線插孔(下側插孔)相連。
    3.用一根 LAN 電纜線將終端轉接器< 2 >的 LAN 電纜線插孔與電腦的 LAN 電纜線插孔相連。
    備註：
    為保證電話一直處於連接狀態，請將電話線連接到本機的外部設備插孔(上側插孔)。

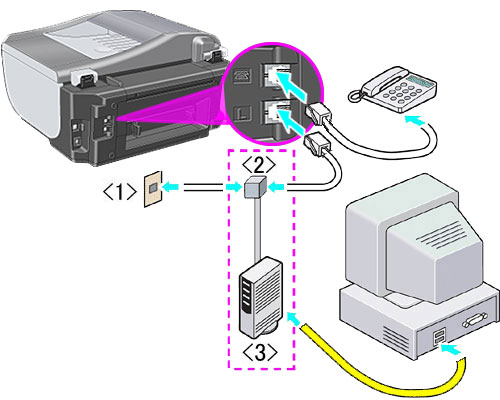

    < a. 連接至 xDSL 線 >
    備註：
    一些 xDSL 調制解調器可能與分離器集成為一體。
    (有關詳細資訊，請參閱 xDSL 調制解調器隨附的說明書。)



    1.用一根電話線將牆上< 1 >的標準(電話)插孔與分離器< 2 >的「輸入(INPUT)」相連。
    2. 用一根電話線將分離器< 2 >的「輸出(OUTPUT)」與電話線插孔(下側插孔)相連。
    3.用一根 LAN 電纜線將 xDSL 調制解調器< 3 >的 LAN 電纜線插孔與本機的 LAN 電纜線插孔相連。
    備註：
    為保證電話一直處於連接狀態，請將電話線連接到本機的外部設備插孔(上側插孔)。
