LCD 上的訊息 <安裝了多個以下顏色的墨水盒。U071>
如何安裝列印頭/墨水盒
請參閱以下步驟正確安裝列印頭或墨水盒。
1. 確保已開啟印表機並已打開前端托盤。
2. 打開印表機蓋(掃描單元)。
列印頭將移至更換位置。
列印頭將移至更換位置。
注意：

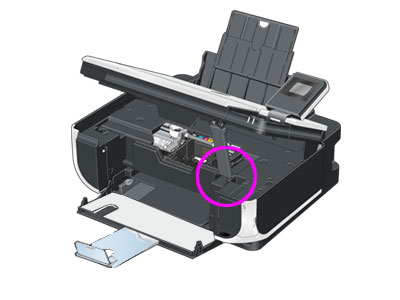

- 確認掃描單元支架安全固定後，鬆開掃描單元。
- 如果打開掃描單元(印表機上蓋)超過十分鐘，列印頭將移至右側。
在這種情況下，關閉掃描單元(印表機上蓋)，然後重新打開。
在這種情況下，關閉掃描單元(印表機上蓋)，然後重新打開。
備註：
安裝列印頭時，請執行步驟 3。
安裝墨水盒時，請執行步驟 6。
安裝墨水盒時，請執行步驟 6。
3. 提起列印頭鎖定桿。
4. 從包裝中取出列印頭，然後取下橙色保護蓋。
注意：

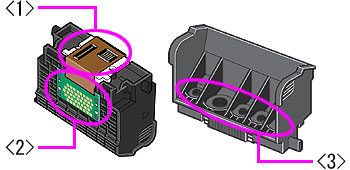

請勿接觸列印頭噴嘴 <1>、電氣觸點 <2>或供墨連接埠 <3>。
否則可能導致列印故障。
否則可能導致列印故障。
5. 將列印頭插入固定座並小心放下列印頭鎖定桿，直至聽到「卡噠」聲。
備註：

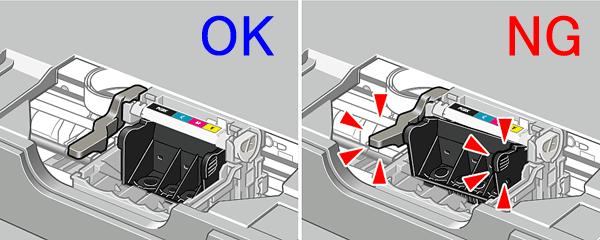

確保已正確安裝列印頭。
注意：
確保已完全按下列印頭鎖定桿並已穩固鎖定列印頭。
如果列印頭向前傾斜或僅將列印頭鎖定桿按下一半，請提起列印頭鎖定桿並移除
列印頭，然後重新安裝列印頭。
如果列印頭向前傾斜或僅將列印頭鎖定桿按下一半，請提起列印頭鎖定桿並移除
列印頭，然後重新安裝列印頭。
6. 拆開墨水盒包裝，按箭頭所示方向取下橙色膠帶，然後撕下薄膠片帶。
注意：
沿著孔線小心撕下橙色膠帶。
如果剩餘部份橙色膠帶，可能導致列印問題。
如果剩餘部份橙色膠帶，可能導致列印問題。

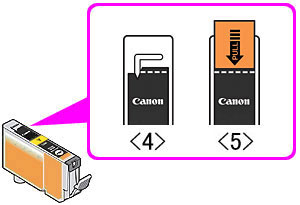

<4> 撕下所有橙色膠帶。
<5> 剩餘部份橙色膠帶。
7. 如圖所示，擰下位於墨水盒底部的橙色保護蓋。
注意：
- 請勿接觸墨盒上的電氣觸點 <6>。
否則可能導致列印故障。
否則可能導致列印故障。
- 請勿擠壓墨水盒的兩側，這可能造成墨水漏出。
- 取下保護蓋後，請勿將其重新蓋上。
8. 將墨水盒插入列印頭。
備註：
按墨水盒上的「推(PUSH)」標記，直至墨水盒穩固地鎖定到位。
9. 確保正確安裝所有墨水盒，並且墨水指示燈亮起紅色。
<7> 正確安裝墨水盒。
(墨水指示燈亮起。)
<8> 安裝未完成。
(墨水指示燈未亮。)
備註：
<墨水指示燈>
可以根據每個墨水盒指示燈的閃爍方式查看其狀態。
- 亮起：印表機準備列印。
- 慢速閃爍(間隔為大約 3 秒)︰墨水不足。請準備新的墨水盒。
- 快速閃爍(間隔為大約 1 秒)︰墨水盒已空，或由於故障印表機未準備就緒。
- 熄滅：出現故障，印表機未準備列印。
10. 關閉內蓋及掃描單元(印表機上蓋)。
注意：
關閉掃描單元(印表機上蓋)時，小心不要夾到手指。
備註：
下次執行列印時，將自動執行列印頭清潔。
