印表機部件及其功能
印表機部件及其功能

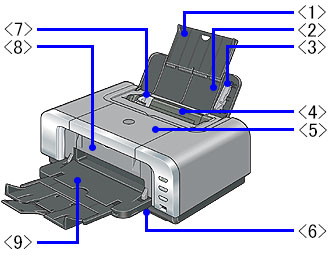

< 從前面看 >
<1> 托紙架︰用來承托載入的紙張。載入紙張前請拉出托紙架擴展架。
<2> 送紙器蓋︰在自動送紙器中載入紙張之前開啟。
<3> 托紙架導紙器︰載入紙張時，將紙張右邊與該托紙架導紙器對齊。
<4> 自動送紙器：可以輕鬆地載入多種紙張。可以一次裝載一頁或多頁紙張。每次自動送入一頁紙張。
<5> 上蓋：開啟上蓋以更換墨水盒或取出夾紙。
<6> 紙匣︰在此載入常用的紙張，並將其插入印表機。可以一次載入一頁或多頁紙張。每次自動送入一頁紙張。
<7> 托紙架導紙器︰載入紙張時，捏緊並滑動至與紙張左邊對齊。
<8> 內蓋：開啟以放置 CD-R 托盤，或更換墨水盒或列印頭。
<9> 出紙托盤︰列印前請拉下出紙托盤，並完全拉出擴展架。在此輸出列印的紙張。

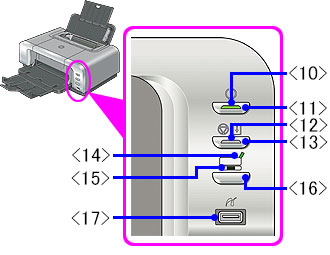

<10> 電源指示燈︰以綠色亮起/閃爍。指示電源開啟/關閉狀態。
<11> 電源按鈕︰按下電源按鈕以啟動或關閉印表機。
<12> 警告指示燈：發生錯誤時，橙色閃爍表示錯誤狀態。
<13> 恢復/取消按鈕︰錯誤解決後，請按下此按鈕恢復列印。印表機準備就緒。也可以按此按鈕取消正在進行的列印。
<14> 自動送紙器指示燈：指示燈亮起時，從自動送紙器送入紙張。
<15> 紙匣指示燈︰指示燈亮起時，從紙匣送入紙張。
<16> 送紙轉換：按下該按鈕在自動送紙器和紙匣間更換紙張來源。
<17> 直接列印連接埠︰用於將印表機連線至數位相機或數位攝像機(如果這個型號印表機支援)。
備註：
<電源指示燈/警告指示燈>
可以根據電源/警告指示燈的顯示查看印表機狀態。
- 電源指示燈熄滅：印表機關閉。
- 電源指示燈亮起：印表機準備列印。
- 電源指示燈閃爍：印表機正準備列印，或正在列印。
- 警告指示燈閃爍：發生錯誤。印表機不能列印。
- 電源指示燈和警告指示燈交替閃爍：可能需要維修印表機。請與當地服務中心聯繫。

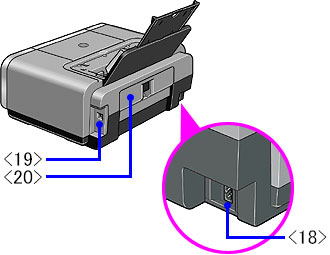

< 從後面看>
<18> 電源線連接：用於連接隨附電源線的連接器。
<19> USB 連接埠：透過 USB 介面將印表機連線至電腦。
<20> 後蓋：開啟以取出夾紙。

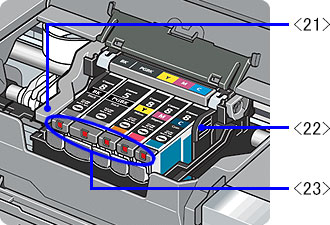

< 印表機內部 >
<21> 列印頭鎖定桿：將列印頭鎖定在固定座內。
<22>列印頭固定座：在此安裝列印頭。
<23> 墨水盒指示燈：紅色亮起或閃爍以指示墨水盒的狀態。
備註：
<墨水盒指示燈 >
可以根據每個墨水盒指示燈的閃爍方式以查看其狀態。
- 亮起：印表機準備列印。
- 慢速閃爍(間隔為大約 3 秒)︰墨水量不足。準備新墨水盒。
- 快速閃爍（間隔為大約 1 秒)︰墨水盒已空，或由於故障印表機未準備就緒。
- 熄滅：發生錯誤。印表機不能列印。
