    如何安裝或更換列印頭

    2007年8月27日
    8000307319

    Category : 印表機安裝及操作
    Description : 如何安裝或更換列印頭
    如何安裝列印頭
    按照以下步驟安裝列印頭。
    1. 開啟印表機的托紙架和出紙槽蓋。
    <1> 托紙架
    <2> 出紙槽蓋

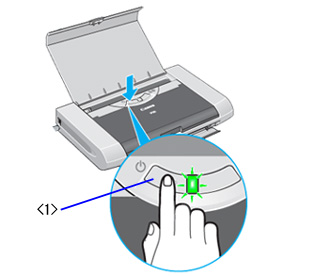

    2. 開啟印表機。
    <1> 電源按鈕

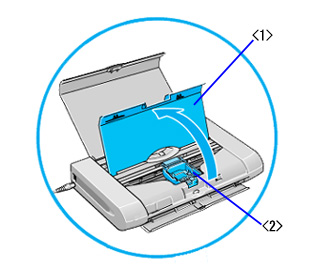

    3. 開啟列印頭蓋。列印頭固定座移至中央。
    <1> 列印頭蓋
    <2> 列印頭固定座

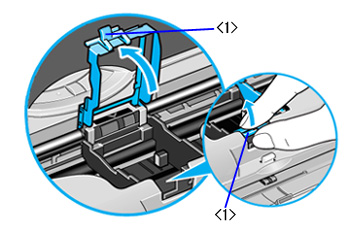

    4. 捏住並提起列印頭固定座前端的列印頭鎖定桿。
    <1> 列印頭鎖定桿
    注意：
    如果列印頭蓋開啟超過 10 分鐘，則列印頭固定座會移到右側。在此情況下，請關閉列印頭蓋，然後重新開啟。
    5. 從包裝中取出列印頭，然後取下覆蓋列印頭底部的橙色保護蓋。
    <1> 保護蓋
    <2> 列印頭正面
    注意：
    為避免列印問題，請勿觸摸列印頭正面。

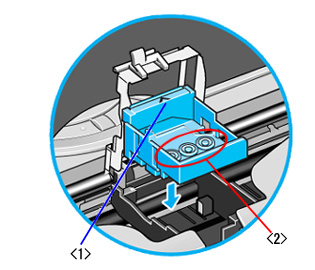

    6. 將列印頭插入列印頭固定座中。
    備註：
    安裝時，使「Λ」 標記朝向「V」標記。
    <1> 列印頭箭頭
    <2> 供墨過濾器
    注意：
    為避免列印問題，請勿觸摸列印頭供墨過濾器。

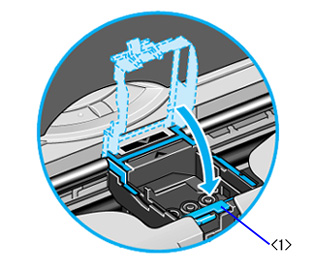

    7. 完全放下並關閉列印頭鎖定桿直至聽到「喀嚓」聲。
    <1> 列印頭鎖定桿
    接下來，安裝墨水盒。

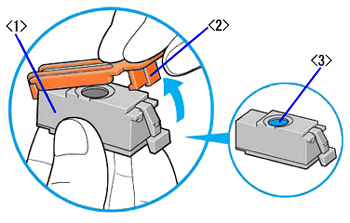

    8. 從包裝中取出黑色墨水盒 (BCI-15 Black)。如圖所示握住墨水盒，按箭頭方向提起橙色保護蓋將其取下。
    　　
    <1> 黑色墨水盒 (BCI-15 Black)
    <2> 保護蓋
    <3> 出墨口
    注意：
    為避免出現供墨問題，請勿觸摸出墨口。
    9. 安裝黑色墨水盒時後部稍微傾斜，使墨水盒上的「>」標記朝向列印頭鎖定桿上的「<」標記。
    <1> 墨水盒標記與列印頭鎖定桿標記

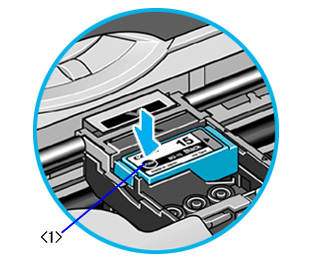

    10. 按下墨水盒的 PUSH 標記直至聽到「喀嚓」聲。
    <1> PUSH 標記

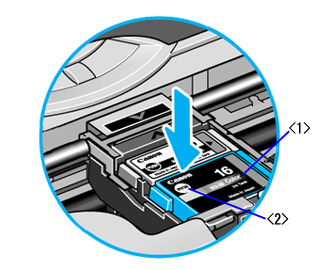

    11. 用同樣方法插入彩色墨水盒 (BCI-16 Color)。
    <1> 彩色墨水盒 (BCI-16 Color)
    <2> PUSH 標記
    注意：
    請勿安裝 BCI-15 Color 墨水盒。
    使用 BCI-15 Color 墨水盒可能對色調產生不利影響。

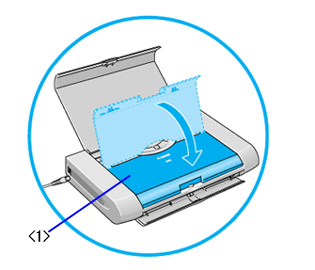

    12. 關閉列印頭蓋。
    備註：
    列印頭移至右側。
    <1> 列印頭蓋
