本機組件及其功能
本機組件及其功能

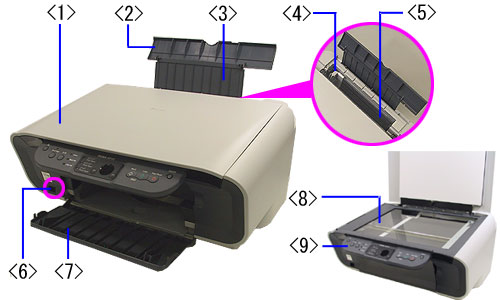

< 從前面看 >
|
< 1 >
|
文件蓋
|
:
|
在原稿玻璃上載入文件時，開啟此文件蓋。
|
|
< 2 >
|
托紙架
|
:
|
用於支撐載入自動送紙器中的紙張。載入紙張前請先將其開啟。
|
|
< 3 >
|
托紙架擴展架
|
:
|
用於支撐載入自動送紙器中的紙張。載入紙張前請拉出此擴展架。
|
|
< 4 >
|
導紙器
|
:
|
載入紙張時，捏緊並移動導紙器，確保此導紙器正好接觸到紙張的左邊緣。
|
|
< 5 >
|
自動送紙器
|
:
|
在此處載入紙張。可以載入多張紙，紙張自動送入，一次一張。
|
|
< 6 >
|
直接列印連接埠
|
:
|
直接從設備列印影像時，用於連接支援印表機的數位相機/視訊相機至本機。
|
|
< 7 >
|
出紙托盤
|
:
|
列印結果輸出至此托盤。列印之前請開啟托盤。
|
|
< 8 >
|
原稿玻璃
|
:
|
用於載入要處理的文件。
|
|
< 9 >
|
操作面板
|
:
|
用於設定印表機設定值或操作本機。
|

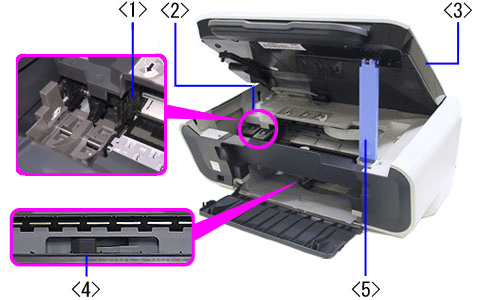

< 印表機內部 >
|
< 1 >
|
墨水盒(FINE Cartridge)固定座
|
:
|
在此安裝墨水盒(FINE Cartridges)。
|
|
< 2 >
|
墨水盒(FINE Cartridges)
|
:
|
集成了列印頭與墨水盒的可更換式墨水盒。
|
|
|
(墨水盒)
|
|
- 黑色墨水盒(Black FINE Cartridge)：將其插入墨水盒固定座的左插槽。
|
|
|
|
|
- 彩色墨水盒(Color FINE Cartridge)：將其插入墨水盒固定座的右插槽。
|
|
< 3 >
|
掃描單元
( 印表機蓋 ) |
:
|
用於掃描文件。開啟以更換墨水盒或取出夾紙。
|
|
< 4 >
|
紙張厚度調整桿
|
:
|
用於調整墨水盒(FINE Cartridge)與列印紙張表面之間的空隙。
根據使用的媒體將紙張厚度調整桿移至正確的位置。 |
|
|
|
|
- 左側：在西式信封/T-Shirt 轉印以外的紙張(如一般紙張)上列印時。
|
|
|
|
|
- 右側：在西式信封/T-Shirt 轉印上列印時。
|
|
< 5 >
|
掃描單元支架
|
:
|
用來支撐開啟的掃描單元。
|

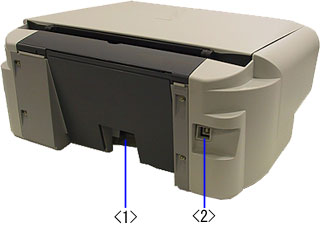

< 從後面看 >

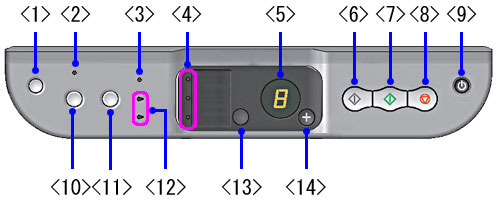

< 操作面板 >
|
< 1 >
|
[維護(Maintenance)]按鈕
|
:
|
訪問維護功能表。
|
|
< 2 >
|
「自動比例」指示燈
|
:
|
啟用「自動比例」影印時該指示燈亮起綠光。
|
|
< 3 >
|
警告指示燈
|
:
|
如果發生錯誤橙色指示燈亮起/閃爍。
|
|
< 4 >
|
紙張指示燈
|
:
|
用綠光顯示選取的紙張大小及類型。
|
|
< 5 >
|
LED(發光二極體顯示器)
|
:
|
顯示份數、「維護(Maintenance)」功能表選項或錯誤狀態。
|
|
< 6 >
|
[黑白(Black)]按鈕
|
:
|
啟動黑白影印。
|
|
< 7 >
|
[彩色(Color)]按鈕
|
:
|
啟動彩色影印。
|
|
< 8 >
|
[停止/重新設定(Stop/Reset)]按鈕
|
:
|
取消操作。在列印過程中按下此鍵也能停止列印。
|
|
< 9 >
|
[開啟/關閉(ON/OFF)]按鈕，[開啟/關閉(ON/OFF)]指示燈
|
:
|
開啟和關閉本機。以綠色發光 / 閃爍並且指示電源開啟/關閉狀態。
|
|
< 10 >
|
[自動比例(Fit to Page)]按鈕
|
:
|
啟用/停用自動比例影印。
自動放大或縮小文件從而使其適合設定的紙張大小。 |
|
< 11 >
|
[掃描(SCAN)]按鈕
|
:
|
啟動「MP Navigator」。本機連接到電腦時，使用此按鈕。
|
|
< 12 >
|
黑色/彩色墨水指示燈
|
:
|
當黑色 / 彩色墨水盒(FINE Cartridge)用盡時橙色指示燈亮起。
|
|
< 13 >
|
[紙張(Paper)]按鈕
|
:
|
切換紙張大小與類型。
|
|
< 14 >
|
[+] 按鈕
|
:
|
增加份數。
|
備註：
可以根據以下的開啟/關閉和警告指示燈的指示查看該印表機的狀態。
- 「開啟/關閉(ON/OFF)」指示燈熄滅：印表機關閉。
- 「開啟/關閉(ON/OFF)」指示燈亮起：印表機處於可列印狀態，當前正在列印或準備列印。
- 「開啟/關閉(ON/OFF)」指示燈閃爍：印表機電源正在開啟或關閉。
- 警告指示燈亮起：發生錯誤，無法列印。
- 警告指示燈閃爍； 印表機可能需要維修。請聯絡當地服務中心。
<LED 顯示類型>
表 1. 「維護」功能表
|
顯示
|
內容
|
|
[ A ]
|
噴嘴檢查圖案列印
|
|
[ H ]
|
列印頭清潔
|
|
[ y ]
|
列印頭深度清潔
|
|
[ P ]
|
列印頭校準圖案列印
|
|
[ U ]
|
列印頭校準圖案掃描
|
|
[ L ]
|
列印頭校準設定列印
|
|
[ b ]
|
送紙捲軸清潔
|
|
[ J ]
|
底板清潔
|
表 2. 其他
